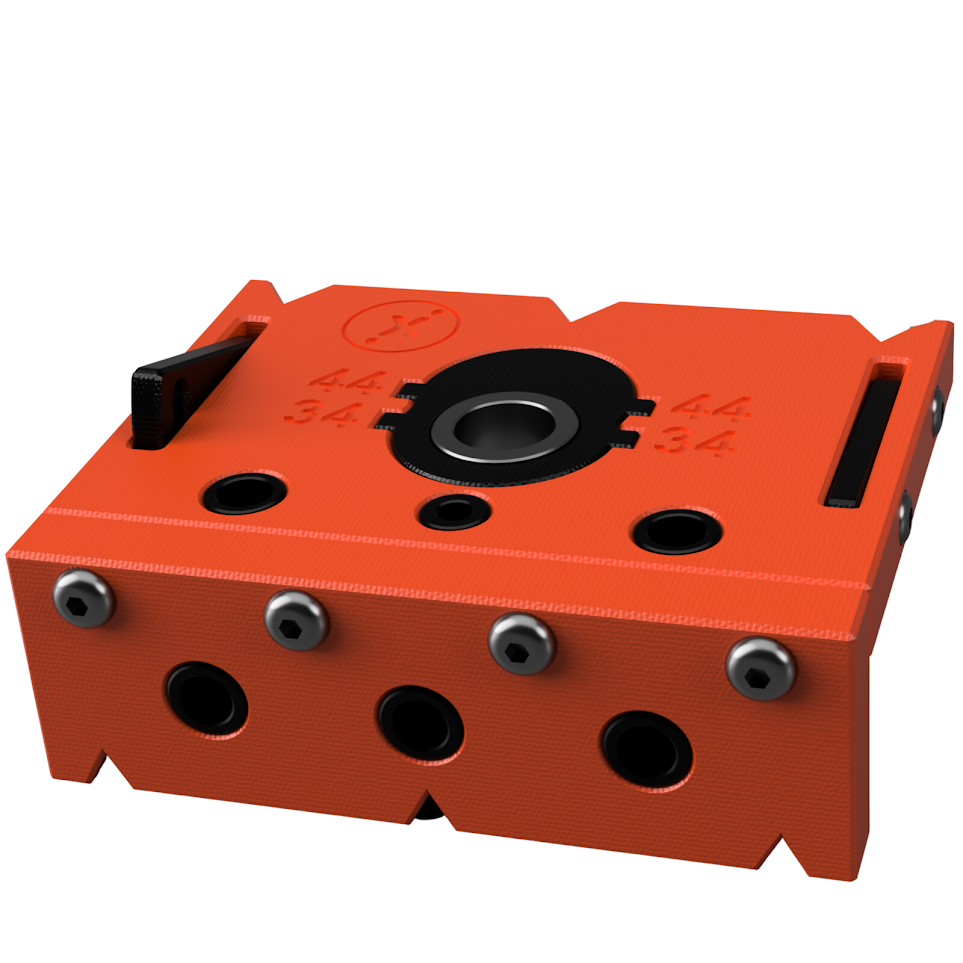

Wzornik do połączeń mimośrodowych

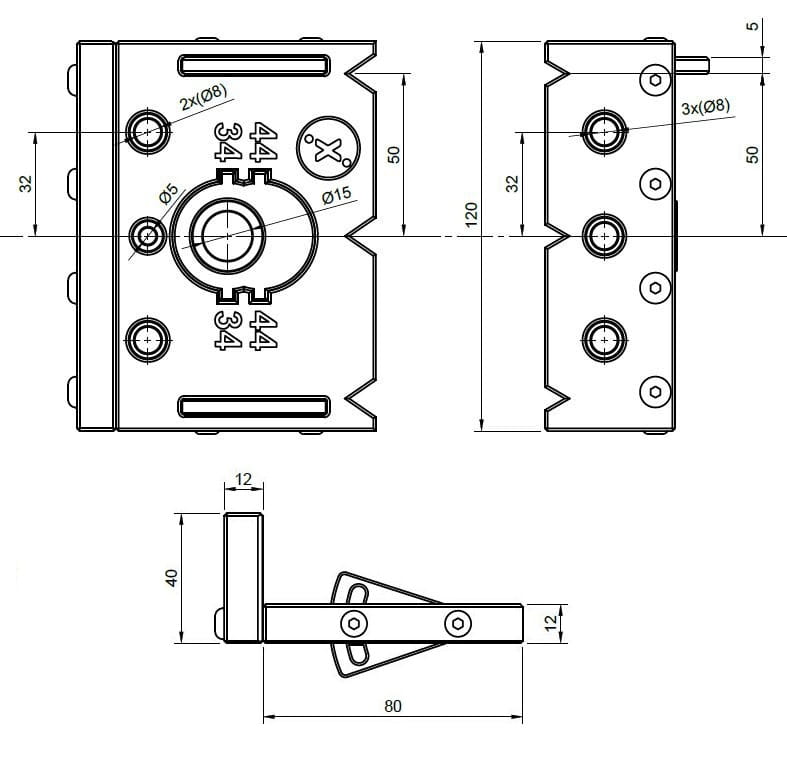

Szablon do wykonywania wierceń połączeń mimośrodowych o długości trzpienia 34 lub 44mm i mimośrodu fi15mm. Przyrząd do płyty 18mm. Możliwość stosowania z innymi grubościami płyty (po wykonaniu odwiertu na mimośród należy odwrócić formatkę i wywiercić otwory na kołek i trzpień fi8mm w wieńcu), co zapewnia równe licowanie materiału.

• Możliwość regulacji – wpuszczenie wieńca poprzez odkręcenie czterech śrub łączących i podłożenie np. obrzeża 0.8mm.
• Odległość od krawędzi do osi 50mm
• Pozycjonowanie przyrządu za pomocą ruchomych, chowanych pozycjonerów (czarne).
• Odwiert pod mimośród fi15mm
• Wykonane w technologii druku 3D z PETG, ASA
• Tuleje są toczone z litych prętów stali narzędziowej, ulepszanej przed procesem obróbki, co daje zachowanie bardzo dokładnych wymiarów.
